云南昆明某建筑护栏质量检测

云南昆明某建筑护栏质量检测

作者:www.huagugc.com    发布时间:2020-08-05 17:21
  1检测目的、范围和内容

  受检建筑护栏位于云南省昆明市。为了解桥梁上建筑护栏的质量情况,委托对该批建筑护栏进行质量检测,并提出检测结论和合理建议。

  主要检测内容包括:

  (1)建筑护栏使用情况调查;

  (2)建筑护栏外观损伤检测;

  (3)建筑护栏结构尺寸复核;

  (4)结合现场检测结果,对建筑护栏现状进行分析,提供检测结论及相关处理建议,出具检测报告。

  2技术依据

  (1)《工程测量规范》(GB 50026-2007);

  (2)《钢结构工程施工质量验收规范》(GB 50205-2001);

  (3)《钢结构现场检测技术标准》(GB/T 50621-2010);

  (4)《建筑结构检测技术标准》(GB/T 50344-2004)。

  3判定标准

  (1)《建筑用玻璃与金属护栏》(JG/T 342-2012);

  (2)《民用建筑可靠性鉴定标准》(GB 50292-2015);

  (3)委托方提供的相关资料。

  4检测及分析结果

  4.1建筑护栏概况调查

  受检建筑护栏位于云南省昆明市,该工程主要为绿化景观提升工程,该工程建设单位为昆明市城市管理局。结合委托方提供的图纸并经现场调查检测可知,剪影桥长约54.00m,宽约4.00m,桥面采用钢板与主体结构连接,建筑护栏立柱与钢板焊接,立柱采用60mm×60mm×3mm不锈钢管,立柱之间主要间距为1.12m,扶手采用Φ60mm×3mm不锈钢管,栏板采用12mm厚不同尺寸的两块钢化玻璃组合而成;迎宾桥长约78.95m,宽约1.50m,桥面采用钢板与主体结构连接,建筑护栏立柱与钢板焊接,立柱采用60mm×60mm×3mm不锈钢管,立柱之间主要间距为1.11m,扶手采用φ60mm×3mm不锈钢管,栏板采用12mm厚不同尺寸的钢化玻璃。

  4.2建筑护栏使用情况

  通过对现场的实地考察及向委托方了解,建筑护栏建成以来未发生过结构改造、使用功能改变、火灾等情况,目前已投入使用中,初步调查检测,该批桥建筑护栏整体基本完好,剪影桥的建筑护栏存在轻微晃动。

  4.3建筑护栏损伤状况检测

  为明确受检桥梁建筑护栏完损状况,现场对受检桥梁建筑护栏进行完损检测,经检测表明,两座桥梁的建筑护栏整体基本完好,各构件连接节点基本完好。

  4.4建筑护栏结构布置及尺寸复核

  根据委托方提供的电子版图纸,现场采用激光测距仪和钢卷尺等仪器对建筑护栏进行了检测与复核,主要包括抽线尺寸、结构布置、构件截面尺寸等情况的抽检与复核。

  (1)结构布置情况的检测与复核。现场复核结果表明,建筑护栏的结构构件布置与委托方所提供的的设计图纸基本相符。

  (2)主要轴线尺寸的检测与复核。采用LeicaD2激光测距仪对主要轴线间距进行了检测与复核。现场复核结果表明,考虑到现场施工存在的误差,建筑护栏主要轴线尺寸与委托方提供的设计图纸基本相符。

  (3)主要构件截面尺寸的检测与复核。采用5M钢卷尺、游标卡尺和超声波测厚仪对主要构件的截面尺寸进行测量,并与原设计图纸进行比较复核。现场复核结果表明,考虑到施工误差影响,建筑护栏主要构件截面尺寸均与委托方提供的图纸基本相符。

  4.5结果分析

  受检建筑护栏位于云南省昆明市,设计于2019年。

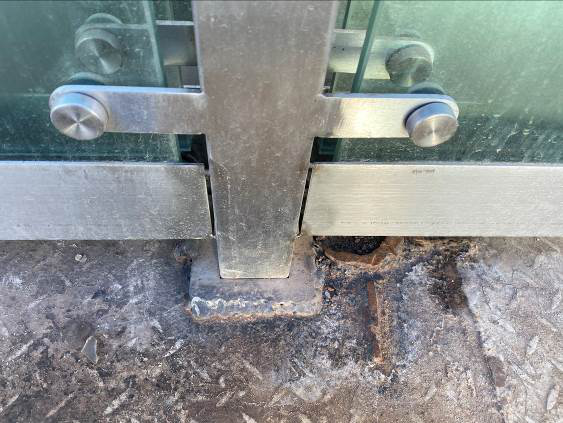

  现场调查及检测表明,两座桥梁的建筑护栏结构构件布置以及各构件截面尺寸与委托方所提供的的设计图纸基本相符;两座桥梁的建筑护栏整体基本完好,各构件连接节点基本完好,仅局部区域存在锈蚀现象以及因桥面钢板与主体结构连接不充分导致建筑护栏存在轻微地晃动现象。

  综合以上各因素分析,在不改变使用功能的情况下以及桥梁施工安装可靠的前提下,建筑护栏满足正常使用要求。

  5检测结论与建议

  5.1检测结论

  (1)通过受检建筑护栏的调查表明,建筑护栏建成以来未发生过结构改造、使用功能改变、火灾等情况。

  (2)建筑护栏结构布置及尺寸检测结果表明,两座桥梁的建筑护栏结构构件布置以及各构件截面尺寸与委托方所提供的的设计图纸基本相符。

  (3)两座桥梁的建筑护栏整体基本完好,各构件连接节点基本完好。

  (4)在不改变使用功能的情况下以及桥梁施工安装可靠的前提下,建筑护栏满足正常使用要求。

  5.2建议

  建议在后续使用过程中对受检建筑护栏进行定期维护及保养,若发现使用过程中有异常情况并存在安全隐患时,应及时采取有效处理措施。
