检测中心专业提供房屋质量检测、房屋承重鉴定、厂房安全检测、玻璃幕墙检测、桥梁检测等业务,国家认可资质 客服热线:13472568658
{dede:field.title/}

导致房屋裂缝的9大元凶

作者:www.huagugc.com    发布时间:2017-12-29 08:54:49
  大多数房屋都会产生或大或小的裂缝,有些是外表装饰层的裂缝,有些是结构裂缝,对于前者一般只要重新粉刷即可解决问题,而后者结构裂缝常常会带来房屋渗水、结构损伤等安全隐患。

  那么这些结构裂缝都是怎么产生的呢?大部分都是以下9种因素导致的:

  因素1:水泥不合格或品种使用不当引起的裂缝

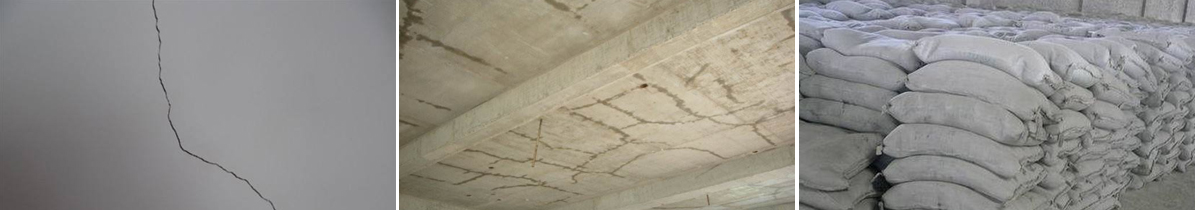

水泥不合格或品种使用不当引起的裂缝

  裂缝产生原因:

  1)使用安定性不合格的水泥,在水泥水化后凝结硬化过程中,在有害物质作用下,产生了剧烈的不均匀的体积变化,在构件内部会产生破坏应力,导致混凝土强度下降、开裂;
  2)不同品种、不同标号的水泥,其性能完全不同,水化后初凝和终凝的时间不同,收缩率也不同,造成开裂;
  3)施工人员不完全了解水泥的性质或不清楚工程的性质,滥用水泥,又没有采取相应的技术措施,因而造成破坏事故或产生裂缝。

  因素2:砂、石集料中含泥量超标,细砂或外加剂选用不当造成构件裂缝

  裂缝产生原因:

  1)采用劣质产品,掺入后没有起到应有的作用,直接影响构件的质量,造成混凝土的强度下降,出现裂缝;
  2)骨料的含泥量控制不严,骨料表面附着的黏土、灰尘和有机杂质,影响了水泥的黏结,使泥浆浮在构件表层,当混凝土构件硬化后便产生网状干缩裂缝;
  3)配比不准确,造成外加剂的掺量过大,使混凝土拌和物不能硬化,造成混凝土构件破坏。

  因素3:模板支架不规范产生的裂缝

  裂缝产生原因:

  1)模板支设前,没有根据工程结构形式和上部荷载的大小,计算确定支架的用材规格和间距大小,盲目估计确定,造成施工时承载力、刚度不足的变形,致使新浇混凝土裂缝,严重的还会发生坍塌事故;
  2)施工管理不当。支立底层模板之前没有先夯实基土和铺设垫层,则基土达不到持力层的标准;或土质干硬,在混凝土浇筑过程中,基土被浇水、渗水淋湿后软化,在上部荷载的压力下支架沉降变形,造成砼构件产生裂缝。

  因素4:模板支架立在楼板上造成的裂缝

  裂缝产生原因:

  1)多层房屋施工时,上层模板的立柱支在下层新浇筑的钢筋混凝土楼板上,造成楼板变形和裂缝。裂缝的宽度在楼板的底宽、上窄;裂缝是跨中多、四边少;
  2)若下层新浇筑钢筋砼楼板的底模和支撑已拆除,在上层模板、支架和浇筑混凝土的施工荷载大于楼板的弯曲抗压强度时,会产生变形和裂缝;
  3)有的工程施工速度较快,下层新浇混凝土楼板的混凝土强度还未达到设计值,因上下层模板的支撑立柱没有对准,在上部集中荷载的作用下,使楼板局部产生变形和裂缝。

  因素5:早拆底模与支架造成的构件裂缝

  裂缝产生原因:

  1)提前拆除承重梁、板底模,造成构件承载力不足而变形和裂缝;
  2)提前拆除悬挑梁、悬挑板底模,造成砼构件倾覆、断裂和裂缝;
  3)若悬挑构件锚固端上部尚没有抗倾覆的砖砌体或荷载时,拆除底模与支架时,会造成悬挑构件倾覆事故;

  因素6:悬挑构件的钢筋放错和下沉产生的裂缝和断裂

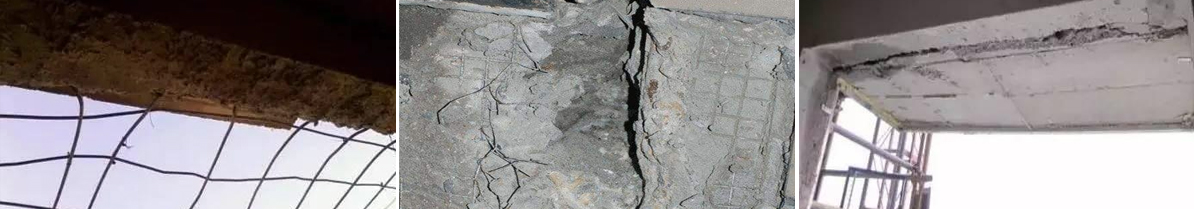

悬挑构件的钢筋放错和下沉产生的裂缝和断裂

  裂缝产生原因:

  1)悬挑构件在嵌固支座处是受负弯距(上部受拉,下部受压),与简支梁结构的受力情况刚好相反。悬挑结构的受力钢筋应在上部,如果错将受力主筋倒放,必将造成事故;
  2)操作不规范,如悬挑梁和板的混凝土浇筑时,不搭设操作平台板,而是踩踏在钢筋面上,常把挑梁上部的主筋踩踏下沉,从而造成裂缝或断裂;

  因素7:现浇楼板的负弯距配筋不规范产生的裂缝

  裂缝产生原因:

  1)现浇楼板的负弯距钢筋或附加构造筋漏放、踩踏、下沉等,导致板沿负弯距区应力较大处产生裂缝;
  2)悬挑板的转角附加筋漏放或少放,造成板角处的斜裂缝;
  3)施工前交底不清,对板的负弯距配筋或附加构造筋设置不重视,没有采取有效的技术措施以确保钢筋的架空位置。

  因素8:混凝土的塑性干缩裂缝

  裂缝产生原因:

  1)使用收缩率较大的水泥;或水泥用量多,用水量大,现场私自加水或因外加剂影响,如氯化钙等常会加大混凝土的干缩值;
  2)体、表比值小的构件,混凝土中的水分容易蒸发,构件容易干缩;
  3)对新浇筑混凝土的遮盖、挡风和湿养护不及时。当风速从无风到六级大风,混凝土中的水分蒸发量增大3倍,空气中的湿度由90%下降到50%,水分蒸发速度增加5倍;环境气温由10℃升高到20℃,水分蒸发量增大1倍;

  因素9:大体积混凝土的温差裂缝

  裂缝产生原因:

  1)混凝土流动性大、坍落度大,用水量大、水泥用量多、砂率大,因而水泥的水化热大。浇筑速度快,使大体积混凝土内外温差大,表面散热快,收缩大,因而产生裂缝;
  2)大体积混凝土中水泥使用不当,当水泥中的硅酸三钙(Ca3Si)的含量高达5.5%时,则每千克水泥的发热量是377kJ,比同标号矿渣水泥的发热量大42kJ,则构件中的温度差比要求大11%左右,更容易产生温差裂缝;
  3)为了满足混凝土设计强度的要求,常常在配合比中加大水泥用量,提高水泥标号,两者都会引起高水化热。在施工环境温度下降时,又没有采取有效的技术措施,因而产生裂缝。
相关阅读:
  • 房屋抗震鉴定的流程有哪些
  • 房屋结构裂缝类别都有哪些
  • 江苏省应急管理厅关于进一步做好危险化学品厂库加固工程工作的通知
  • 哪些房屋需要进行抗震鉴定
  • 常见房屋结构检测项目及检测方法
  • 货架定期检测内容具体包括哪些
  • 造成房屋漏水的原因有哪些
  • 《建设工程抗震管理条例》9月1日起施行
  • 在线客服 : 服务热线:13472568658

    检测与记加固中心主要业务有房屋质量检测,房屋承重鉴定,厂房安全检测,玻璃幕墙检,户外广告牌检测,钢结构检测等等,多名工程师随时为您解答相关问题,报告出具迅速,解决您的燃眉之急,高级工程师为您节省30%的检测费用。中心多年来与多家国企达成合作,技术和实力有目共睹。

    Copyright © 2002-2017 检测与加固中心 版权所有    网站地图
