轻钢结构厂房设计需要注意的问题

作者:www.huagugc.com    发布时间:2018-01-26 16:10:12
  本文结合轻钢结构设计及其适用范围,探讨了轻钢结构工业厂房设计中的材料选择和设计中的注意事项等问题。

  随着我国钢结构建筑的迅速发展,轻钢结构的发展也是如火如荼,特别在工业厂房的建设中则更为迅猛。其特点有:其整体刚度和抗震性能好、施工速度快、自重轻、承载力高,在大跨度及超高层建筑中代替了钢筋混凝土结构,本文拟就轻钢结构的优点、材料选择和设计中的注意点、在设计中根据其特点扬长避短才能更好地发挥钢结构的作用,就钢结构工业厂房在设计中的几个问题作简单阐述。

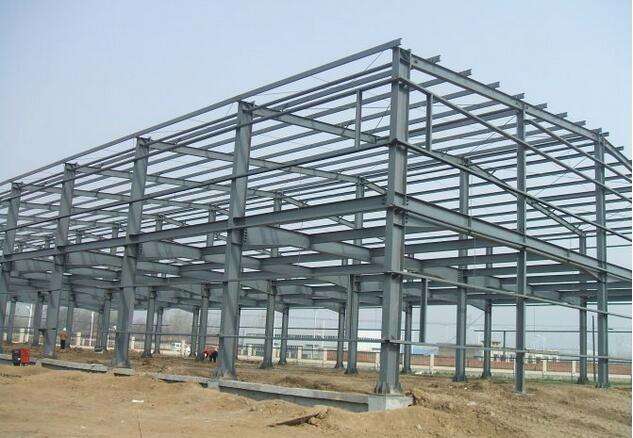

轻钢结构厂房设计需要注意的问题

  一、轻钢结构及其适用范围

  所谓轻钢结构通常是指由下列钢材所构成的结构:

  ①冷弯薄壁型钢结构;
  ②热轧轻型钢结构;
  ③焊接或高频焊接轻型钢结构;
  ④轻型钢管结构;
  ⑤板壁较薄的焊接组合梁及焊接组合柱而构成的结构。

  1、适用范围

  根据我国目前情况来看,这种结构由于其用度广、优势明显,已大量应用于单层工业厂房、多层工业厂房、办公楼以及高层建筑中的非承重构件等。对单层工业厂房而言,通常以H型钢,采用焊接连接作为梁柱,以C形或Z形轻钢板作檩条,屋盖系统或楼面系统用压型彩色钢板作面层,上面可浇混凝土,压型钢板既可作为钢筋,必要时也可以再配钢筋。墙面围护也可采用单层或夹层压型钢板,夹层板内部可充填各种保温层。

  2、主要优点

  1)施工周期短:轻钢结构的最大优点是所有构件均可以由工厂制作现场拼接安装,对一般规模较小的工业厂房仅需2个月左右。

  2)综合经济效益好:由于施工周期短,可以提前投入使用,提前获取投资效益;更由于采用色彩鲜艳的彩色压型钢板,美观华丽,改善了周边环境的动态感;因为建筑物本身的自重轻,一般情况下不需要做桩基,可以节省投资;由于采用了聚苯已烯泡沫夹心板或单板加保温棉等措施后,使保温、隔热和隔章等效果良好。彩色钢板是以镀锌为基板又用硅酮作为表面,经两除两烘加工而成,耐久性也较好,根据目前我国的市场价格,轻钢结构的造价已经低于钢筋混凝土结构,当厂房的跨度越大时,其优势更为明显,这也是它赖以竞争的一大优势。

  3)抗震性能好:由于钢结构属于柔性结构、自重轻,因而能有效地降低地震响应及灾害影响程度,极有利于抗震。我国是一个多地震区国家,在地震区建筑中应多多推广应用钢结构,必可大大减少地震灾害和人员伤亡。唐山地震的惨痛教训应予记起。目前,天津市已正式启动轻钢结构住宅。

  4)宜于拆卸搬迁:一旦业主对所造厂址不满意或外界环境发生意想不到的变化,则整个建筑可在很短时间内拆迁,损失极小,而所有这些是钢筋混凝土建筑所无法具备的。

  正是由于轻钢结构的诸多优点,而且随着近年来防火、防腐新产品的不断出现,已较好地解决了轻钢结构抗腐蚀性差的缺点,使得它在工业厂房以及民用设施中获得了广泛的应用。

  二、材料选择和设计中的注意事项

  轻钢结构作为普通钢结构的衍生结构,以提高构件的截面刚度和整体稳定承载力,为此,不得不突破钢结构设计规范中对板件宽厚比限值的规定,允许板件产生局部失稳,进而利用屈曲后强度的提高。

  轻钢结构门式刚架是主要的承重结构,一般是采用实腹型变截面的柱和梁组成。门式刚架的形成可以单坡、双坡和多坡,多跨建筑的中间柱多采用较接的摇摆柱。门式刚架工字截面钢构件中腹板以受剪为主,抗弯作用不如翼缘有效,增大腹板的高度,可使翼缘抗弯能力发挥得更为充分。但是,在增大腹板高度的同时,如果厚度增之过大,则腹板耗钢量太多,也是不经济的。因此,先进的设计方法是采用高而薄的腹板,而是还有相当可观的屈曲后强度可以利用。在主要为均布荷载起控制作用的结构中,在允冲击、疲劳、振动等荷载的条件下,可充分利用结构受力板件的屈曲有效截面来分析压弯杆件腹板的稳定性,从而使其腹极高厚比限值可以大幅度提高。根据天津大学所作的试验证明,当荷载超过理论计算的屈曲临界载限多时腹板才呈现凸曲变形,且凸曲变形都不大,故适当利用屈曲后强度是可行的。

  当前,我国钢结构(含轻钢结构)发展的形势很好,21世纪是钢结构快速发展时期,长期以来,由混凝土结构、砌体结构一统天下的格局将被打破,从事钢结构制造、施工企业前景宽阔,建筑设计技术人员也面临着新的机遇和挑战。笔者认为,以下几点仍需我们加以重视。

  1、钢材的保温隔热与防火

  钢材具有很高的导热性能,其导热系数为50w(m.℃),当受热达到100℃以上时,其抗拉强度就会降低,塑性增大;温度达到250℃时,钢材抗拉强度会稍提高,但塑性却降低,出现蓝脆现象;温度达到500℃时,钢材强度降至很低,会致使钢结构塌落。所以当钢结构所处环境温度达到150℃以上时,就必须做隔热防火设计。其做法一般为:钢结构外侧包耐火砖、混凝土或硬质防火板材。或者钢结构刷厚涂型防火涂料,厚度按《钢结构防火涂料技术规程》计算。

  2、屋面支撑系统及屋面设计

  屋盖支撑系统的布置应根据厂房跨度、高度、柱网布置、屋盖结构形式、吊车吨位和所在地区的抗震设防烈度等条件来决定。一般情况下无论有檩或无檩体系的屋盖结构均应设置垂直支撑;在无檩体系中,大型屋面板有三点和屋架焊接,可起到上弦支撑作用,但考虑到施工条件的限制和安装需要。无论有檩或无檩体系屋盖均应在屋架上弦和天窗架上弦设置上弦横向支撑。对于屋架间距不小于12m的厂房或厂房内设有特重级桥式吊车或厂房内有较大振动设备的均应设置纵向水平支撑。

  屋面的排水及防水设计在屋面设计中需重点考虑,根据《屋面工程技术规范》的规定,屋面坡度最小为5%,在积雪较大的地区,坡度应适当加大。单坡屋面的长度主要取决于所在地区的温差以及降雨所形成的最大水头高度。根据工程设计经验,单坡屋面长度宜控制在70m以内。目前,市场上钢结构屋面的做法常用的有两种:①刚性屋面:双层彩色压型钢板内夹保温棉;②复合柔性屋面:由屋面彩钢板内板、隔气层、保温层、卷材防水层组成。

  3、温度伸缩缝的设置

  温度变化将引起钢结构厂房的变形,使结构产生温度应力,当厂房平面尺度较大时,为避免产生较大的温度应力,应在厂房纵横两个方向设置温度伸缩缝,区段的长度可以根据钢结构规范来执行。温度伸缩缝一般采用设置双柱的方法来处理,对纵向温度伸缩缝可在屋架支座处设置滚动支座。

  4、防锈处理

  钢结构表面直接暴露在大气中就会锈蚀,当钢结构厂房空气中有侵蚀性介质或钢结构处在潮湿环境中时,钢结构厂房锈蚀就会更加明显和严重。钢结构的锈蚀不仅会使构件截面减小,还会使钢构件表层局部产生锈坑,当构件受力时将引起应力集中现象,使结构过早破坏。因此,对钢结构厂房构件的防锈蚀问题应予以足够的重视,并应根据厂房侵蚀介质情况和环境条件在总图布置、工艺布置、材料选择等方面采取相应对策和措施,以确保厂房结构的安全。

  一般钢结构的防腐常采用防锈底漆和面漆,涂装层数及厚度常根据其使用环境和涂层性质来决定。一般室内钢结构在自然大气介质作用下,要求涂层厚度100μm,即底漆两道,面漆两道。露天钢结构或在工业大气介质作用下的钢结构,要求漆膜总厚度为150μm~200μm。且在酸环境中的钢结构要求使用氯磺化防酸漆。钢柱柱脚在地面以下部分要用不低于C20的混凝土包裹,其保护层厚度不小于50mm。

  5、立面设计

  轻钢结构的建筑主要有把握以下4个方面的特征:规模、线条、色彩、变化。钢结构厂房的立面主要由工艺布置来决定,在满足工艺的要求下力求立面简洁恢宏同时使节点尽量简单统一。彩色压型钢板使得轻钢厂房的建筑表现得体形轻盈色彩丰富,明显优于传统钢筋混凝土结构的沉重单一。在轻钢厂房的设计中常采用跳跃性色彩和冷色调,重点突出主要出入口、外天沟、收边泛水等地方,既体现了现代化厂房的恢宏气势,又丰富了立面效果。

  总之,钢结构厂房的设计,应根据其特点进行建筑结构设计,使设计安全可靠,经济合理且美观大方。我们仍需在设计中不断探索,尽力找出更好的方案。新的建筑技术的应用,给我们的消防设计带来新的挑战,设计人员需多方面考虑问题,在分析比较中寻找更合适的方案。
