当今建筑技术在不断的发展，钢结构等高质量的材料在如今的建筑使用的频率也越来越高，作为钢结构主要的连接方式，焊接是无可替代的，但是焊接的质量也影响着钢结构的质量，用钢结构无损检测是确保钢结构工程的重要的一环。
钢结构无损检测的方法有很多，有检测钢结构表面的，如磁粉检测。也有检测钢结构内部的。比如超声波探伤检测就是其中检测钢结构内部的方法，下面我为大家介绍一下超声波探伤检测的知识。
一、超声波探伤检测的原理

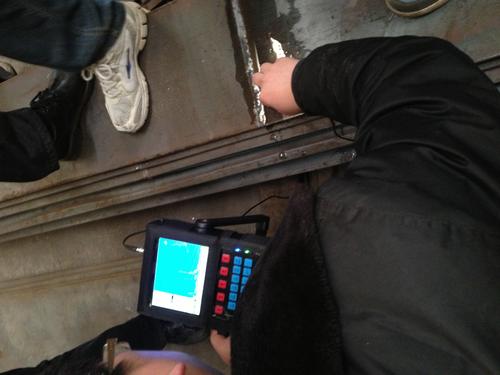

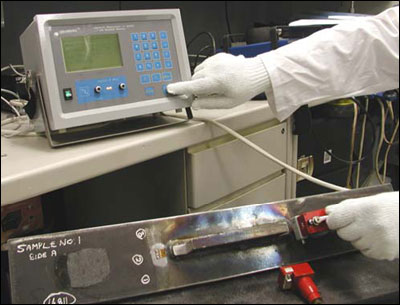

超声波探伤是利用超声波经过不同的介质产生反射的特性，缺陷的存在影响超声波在构件中的传播，耦合剂附着在构件表面，使超声波顺利进入构件内部进行工作。在超声波工作过程中，通过显示屏可以观察波形和损伤位置情况，便于后期处理。
钢材原材料缺陷可以采用平探头纵波探伤，探头轴线与其端面垂直，超声波与探头端面或钢材表面成垂直方向传播，超声波通过钢材上表面、缺陷及底面时，均有部分超声波反射回来，这些超声波各自往返的路程不同，回到探头的时间不同，在示波器上将分别显示出反射脉冲，分别称其为始脉冲、伤脉冲和底脉冲。
当钢材无缺陷时，则无伤脉冲。始脉冲、伤脉冲、和底脉冲波之间的间距比等于钢材中上表面、缺陷处和底面的间距比。
由此可确定出缺陷的位置。焊缝探伤主要采用斜探头横波探伤，斜探头使声束斜向入射，斜探头的倾斜角有多种，使用斜探头发现焊缝中的缺陷与直探头探伤一样，都是根据在始脉冲与底脉冲之间是否存在伤脉冲波来判断。
二、焊缝中常见缺陷的类型及其在超声探伤中的识别
焊缝中常见的缺陷主要有气孔、夹渣、未焊透、未熔合和裂纹等几种，他们各自的回波均有其特性。
1.气孔
气孔是在焊接过程中焊接熔池高温时吸收了过量的气体或冶金反应产生的气体，在冷却凝固之前来不及逸出而残留在焊缝金属内所形成的空穴，多呈球形或椭球形。气孔可分为单个气孔和密集气孔。单个气孔回波高度低，波形较稳定。从各个方向探测，反射波高大致相同，但稍一移动探头就消失。密集气孔为一簇反射波，其波高随气孔的大小而不同，当探头作定点转动时，会出现此起彼落的现象。
2.夹渣
夹渣是指焊后残留在焊缝金属内的熔渣或非金属夹杂物，夹渣表面不规则。夹渣分点状夹渣和条状夹渣。点状夹渣的回波信号与点状气孔相似。条状夹渣回波信号多呈锯齿状。它的反射率低，一般波幅不高，波形常呈树枝状，主峰边上有小峰。探头平移时，波幅有变动，从各个方向探测，反射波幅不相同。
3.未焊透
未焊透是指焊接接头部分金属未完全熔透的现象。一般位于焊缝中心线上，有一定的长度。探伤中探头平移时，未焊透波形较稳定，焊缝两侧探伤时，均能得到大致相同的反射波幅。
4.未熔合
未熔合主要是指填充金属与母材之间没有熔合在一起或填充金属层之间没有熔合在一起。未熔合反射波的特征是：探头平移时，波形较稳定。两侧探测时，反射波幅不同，有时只能从一侧探到。
5.裂纹
裂纹是指在焊接过程中或焊后，在焊缝或母材的热影响区局部破裂的缝隙。一般来说，裂纹的回波高度较大，波幅宽，会出现多峰。探头平移时，反射波连续出现，波幅有变动;探头转动时，波峰有上、下错动现象。
以上就是钢结构无损检测方法之一超声波探伤检测的相关内容了，超声波检测是钢结构检测的常用检测方法，使用这个方法能够快速发现钢结构的种种问题。
