铁塔检测办法：根据塔体实践体型状况，采用测绳、钢卷尺、全站仪或激光测距仪丈量塔高，以塔脚底板底面至塔顶避雷针装置支撑面的垂直间隔为塔高规范，丈量节长、变坡截面宽度和高度、平台相对高度等体型数据，并用简图记载。检测垂直度，以塔身轴线两个垂直方向停止垂直度丈量。用0.3mm塞尺不能插入即以为到达实践接触请求。目测检查馈线外形有无多大变形、老化、扭曲、破损现象，察看馈线接头处接触密封状况，有无曝胶露胶、进水，包扎能否标准状况;检测馈线装置状况，主要包括馈线布置能否悬空、整洁、平均、无穿插，固定能否平安、牢靠;馈线入室处有无回水湾，封洞板装置能否结实，密封能否良好。
钢构造铁塔检测的办法;根据塔体实践体型状况，采用测绳、钢卷尺、全站仪或激光测距仪丈量塔高，以塔脚底板底面至塔顶避雷针装置支撑面的垂直间隔为塔高规范，丈量节长、变坡截面宽度和高度、平台相对高度等体型数据，并用简图记载。检测垂直度，以塔身轴线两个垂直方向停止垂直度丈量。用0.3mm塞尺不能插入即以为到达实践接触请求。目测检查馈线外形有无多大变形、老化、扭曲、破损现象，察看馈线接头处接触密封状况，有无曝胶露胶、进水，包扎能否标准状况;检测馈线装置状况，主要包括馈线布置能否悬空、整洁、平均、无穿插，固定能否平安、牢靠;馈线入室处有无回水湾，封洞板装置能否结实，密封能否良好。
遭到了严重损伤的铁塔，有着宏大平安隐患，铁塔构件受损的铁塔、年久未维护的铁塔、塔身遭到外力强力撞击的铁塔、塔身体质腐蚀的铁塔。铁塔包括通讯塔、高铁铁塔、电力铁塔、水塔等。
一、检测内容铁塔检测、通讯塔检测、高铁铁塔检测的根本参数：
1、检测塔体根底情况，混凝土构造外观缺陷;
2、检查基座螺栓有无弯曲和裂痕,塔基主体局部能否完好，塔脚包封情况;
3、检测塔脚根底能否不平均沉降，四周环境对根底的影响;
4、检测塔体钢材外表能否有裂痕、折叠、结疤、夹杂和重皮等缺陷;
5、检测塔体法兰衔接处衔接情况、法兰贴合率，缝隙宽度;
6、检查主构件防腐层厚度、锈蚀情况;
7、检测主构件衔接螺栓扭紧力矩;
8、检测爬梯、护栏衔接情况;
9、检测平台高差，平台构件衔接情况，平台与塔体的衔接;
10、平台能否存在工程遗留物或平安隐患;
11、检测平台天线、天线支架衔接情况、塔体馈线衔接情况;
12、检测塔体接地电阻;
一、钢构造铁塔检测参数：
1、变形检测：倾斜检测、相对高差检测、整体垂直度检测;
2、完损检测：构件尺寸复核、外观损伤检测、节点衔接状况检测、螺栓紧固力检测、平台工程遗留物或平安隐患检测;
3、无损检测NDT：射线探伤(RT)、浸透探伤(PT)、超声波探伤(UT)、磁粉探伤(MT)、TOFD检测;
4、高强螺栓及紧固件：抗滑移系数、楔负载性能、紧固轴力、扭矩系数、螺母保证荷载;
5、防腐与防火涂装检验、涂层厚度、附着力;
6、钢网架构造：节点承载力、尺寸与偏向、杆件的不平直度和钢网架的挠度;
7、钢构造原资料：力学性能及化学性能检测;
8、资料强度检测：回弹法、贯入法、里氏硬度法。
严重损伤的铁塔，有着宏大平安隐患，铁塔构件受损的铁塔、年久未维护的铁塔、塔身遭到外力强力撞击的铁塔、塔身体质腐蚀的铁塔，这些状况的铁塔都有可能酿成事故的发作。

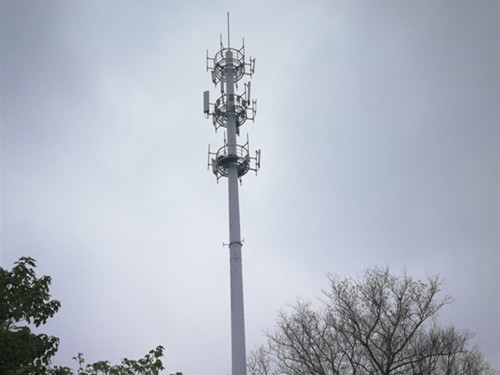

本次受检单管塔为某市一居民小区基站，构造方式为落地单管塔，铁塔总高约35.0m，单管塔的壁厚为10.0mm，柱墩尺寸1.1m×0.8m×0.8m(空中以上);塔身分为五节，单管塔设有爬钉，筒体采用插接式衔接;根底为桩根底。检测人员运用钢卷尺和超声波测厚仪对铁塔构件的尺寸停止了丈量。本单管塔塔身所采用的筒体横截面为正十二边形，所测点壁厚为10mm，满足《钢构造单管通讯塔技术规程》
一、经过对该居民小区基站铁塔检测得出以下结论：
1、对本铁塔检测报告中提及的构件镀锌层腐蚀，有细微锈渍产生，尚不影响构造承载力，根本契合现行标准运用请求，倡议做防腐处置。铁塔节点衔接焊缝丰满，螺栓质量以及结构请求均满足现行标准请求。铁塔尺寸及构造程度位移契合设计请求，相邻根底间的沉降差小于标准限值，满足标准请求。铁塔主要受力构件相邻节点间的弯曲值小于1‰，均满足标准请求。对塔腿根部衔接处等部位无损探伤、金相及硬度检测，检测结果均合格。
2、运用3D3S软件对塔构造剖析计算结果显现，铁塔构造应力与效应比值均大于1，少数构件长细比不满足请求，构造根本满足标准请求，倡议对长细比超标的构件增加侧向支撑。
3、依据《挺拔构造设计标准》(GB50135-2006)相关规则，分离现场测绘数据对铁塔根底承载力停止了验算，计算结果显现：铁塔根底承载力及抗拔、抗压、抗滑稳定均满足标准请求。
